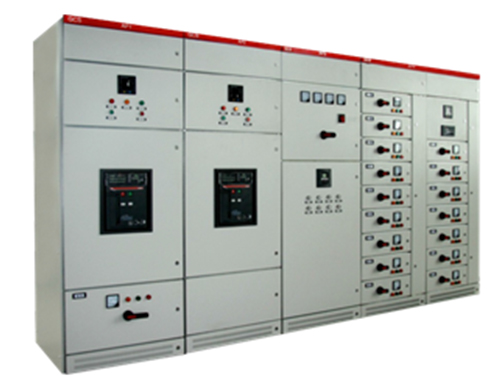

GCS(BFC)型低压抽出式开关柜


一、用途及特点
    GCS型抽出式开关柜适用于发电厂、变电所、石油化工、厂矿企业、高层建筑等低压配电 系统作为动力、照明、配电和电机集控中心的电能转换、分配与控制用,具有满足与计算 机接口,实现集中监测与控制的功能。
各功能室严格分开,其隔室主要分为功能单元室、电缆室,各单元的作用相对独立,互不 影响。
水平主母线采取柜后平置式排列,增强了母线抗短路电流产生的电动力的能力。
抽屉类型:分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列,回路额定电流 在400A及以下。
每一装置最多能安装11个单元抽屉或22个1/2单元抽屉。
抽屉具有分、合、实验、抽出、隔离五个位置,并有明显标志。
抽屉设有机械联锁装置和紧急解锁装置。
